带屏传感器 1.0版

PROJECT DETAILS

案例详情

所属分类:

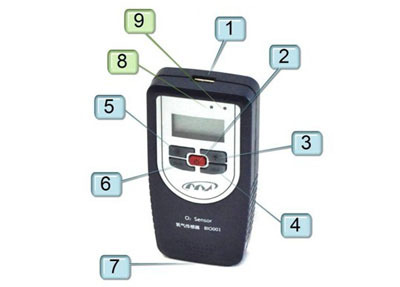

  按键及指示灯说明

  1、USB接口:连接采集器或电脑的USB口(连接成功后,在屏幕上方会出现“1”图标);

  2、电源开关键:长按或短按开启,长按关机;

  3、背光开关键:

  (1)传感器开机状态下,长按此键(背光开启后,在屏幕上方会出现“1”图标)或长按关闭背光(背光关闭后,屏幕上方图标消失);

  (2)传感器开机状态下,短按此键(当前显示数据锁定,在屏幕上方会出现“1”图标)或再次短按(解除数据锁定);

  4、Save数据保存键:此功能暂未开放

  5、蓝牙功能开关键;传感器开机状态下,长按开启蓝牙功能(功能开启后,在屏幕上方会出现“1”图标)或长按关闭蓝牙功能(功能关闭后,屏幕上方图标消失);

  注意:蓝牙图标闪烁代表未连接成功蓝牙适配器,即连接成功蓝牙适配器后图标为不闪烁状态;

  6、Shift功能键:传感器开机状态下,此按键针对不同传感器功能不同,详见以下各传感器功能描述;

  7、传感器外设接口:不同传感器有不同的外设接口,详见以下各传感器功能描述;

  8、工作指示灯

  9、充电指示灯:红灯代表充电状态;绿灯代表完成充电。

  屏幕显示图标说明

1

  第1部分图标说明(从左至右):背光、锁屏、蓝牙、USB连接、电池

  注意:蓝牙图标闪烁代表未连接成功蓝牙适配器,即连接成功蓝牙适配器后图标为不闪烁状态;

  第2部分图标说明:正负号及数据显示;

  第3部分图标说明:保存数据及进度条--此功能暂未开放;

  第4部分图标说明:显示ID(即显示的为传感器分组号);显示Hz(即显示传感器的当前采样频率)--此功能暂未开放;

  第5部分图标说明:功能指示图标(从上至下:S5位置、S6位置、S9位置、S10位置),详见以下各传感器功能描述;

  部分1.0版带屏传感器特殊功能描述

  力传感器

  传感器开机状态下,长按“Shift功能键”为校零功能;

1

  多量程电压传感器:

  1、传感器开机状态下

  (1)长按“Shift功能键”为校零功能;

  (2)短按“Shift功能键”,屏幕上“第5部分图标”显示会有变化(参照上图“屏幕图标图”),说明如下:

  S5位置亮:传感器为全量程自适应模式,可测量±20V全量程电压值;

  S6位置亮:传感器测量范围为:±0.2V电压值,分辨率为0.2mV

  S9位置亮:传感器测量范围为:±2V电压值,分辨率为2mV

  S10位置亮:传感器测量范围为:±20V电压值,分辨率为20mV

  2、外投接口处接插口红黑导线;

1

  电压传感器:

  1、传感器开机状态下,长按“Shift功能键”为校零功能;

  2、外投接口处接插口红黑导线;

1

  电流传感器:

  1、传感器开机状态下,长按“Shift功能键”为校零功能;

  2、外投接口处接插口红黑导线;

1

  光电门传感器:

  1、传感器开机状态下,

  (1)长按“Shift功能键”为校零功能;

  (2)短按“Shift功能键”,屏幕上“第5部分图标”显示会有变化(参照上图“屏幕图标图”),说明如下:

  S5位置亮:测量遮光时间;

  S6位置亮:测量透光时间;

  S9位置亮:测量三段时间;

  S10位置亮:测量全周期时间;

  S5、S6位置同亮:测量透光+遮光时间;

  S5、S9位置同亮:测量滴数;

  S5、S10位置同亮:为双孔光电门测速模式使用;

  2、外投接口:使用USB线连接光电门;

1

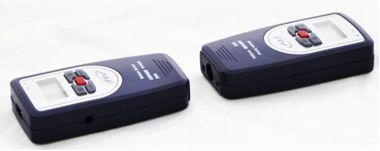

  位移传感器

  1、接收端:传感器开机状态下,长按“Shift功能键”为校零功能;

  2、发射端:传感器开机状态下,短按“Shift功能键”为开启/关闭发射端测量模式,开启时传感器屏幕上显示为“1”,关闭时显示为“0”;

1

  加速度传感器:

  1、传感器开机状态下,短按“Shift功能键”,屏幕上“第5部分图标”显示会有变化(参照上图“屏幕图标图”),说明如下:

  (1)S5位置亮:测量竖直1方向加速度;

  (2)S6位置亮:测量侧放1方向加速度;

  (3)S9位置亮:测量将传感器平放方向的加速度;

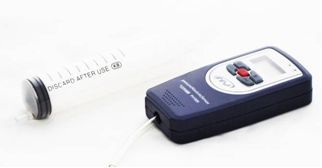

  气压传感器

  传感器开机状态下,长按“Shift功能键”为校准功能

1

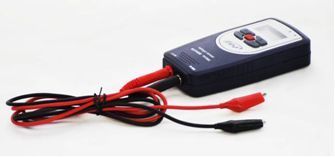

  信号发生器

  1、此传感器可输出正弦波、方波、三角波、锯齿波、直流电压;可使用电压传感器测量输出的波形;

  2、如何在带屏传感器上选择输出何种波形,以及如何调节输出波形的频率、幅度、占空比,具体步骤如下:

  (1)开启传感器,主界面上显示的数据为“0”,代表现在为未输出波形状态;切记在此状态下才可进行以下选择波形等操作;

  (2)轻按“电源开关键”,进入选择波形、调节波形各种参数界面;此时界面显示的有5位数据、ID+编号;

  (3)选择需要输出的波形:短按“蓝牙功能开关键”,ID后的编号数字会发生变化,不同的编号数字就代表不同的波形;(1正弦波、2方波、3三角波、4锯齿波、5直流电压);选择好波形,比如,现在选择“2”,即选择即将输出的为方波;

  (4)选择波形的输出频率,界面显示的有5位数据即为波形的输出频率,比如,现在将频率调节为10Hz,方法如下:短按“Save数据保存键”,可以移动调节数据的光标位置,将光标调节至十位处,再短按“Shift功能键”,就可以调节每位的数字大小,将十位处调整为1,其它位处都调速为0,这样就选择好了波形的输出频率为10Hz;

  (5)选择波形的最大值;短按“背光开关键”,屏幕左侧的S6位置亮,此时即可调节波形输出的最大值,使用“Shift”、“Save”两按键调节大小即可,比如现在选择最大值为6;

  (6)选择波形的最小值;短按“背光开关键”,屏幕左侧的S9位置亮,此时即可调节波形输出的最小值,使用“Shift”、“Save”两按键调节大小即可,比如现在选择最小值为0;

  注意:波形的幅度范围为:0-12

  (7)选择波形的占空比(仅方波需要选择占空比);短按“背光开关键”,屏幕左侧的S10位置亮,此时即可调节波形的占空比,使用“Shift”、“Save”两按键调节大小即可,比如现在选择占空比为20;

  (8) 2-7步骤操作完成后,轻按“电源开关键”,回到初始主界面(即显示的数据为“0”的界面);

  (9)输出波形:轻按“Shift功能键”,主界面上显示的数据变为“1”,即代表正在输出波形频率为10Hz、波形的最大值为6、最小值为0、占空比为20的方波波形;下次开机时,默认就是此次选择好的波形及它的参数;

  3、外投接口处接插口红黑导线;

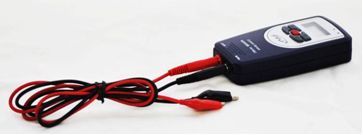

  微电流传感器

  外投接口处接插口红黑导线;

1

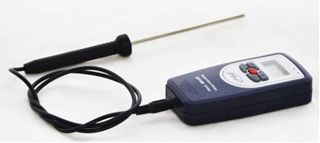

  常规温度传感器

  外投接口处接插PT100温度探头;

1

  高温传感器

  外投接口处接插高温探头;

1

  PH传感器

  外投接口处接插PH探头;

1

  电导率传感器

  外投接口处接插电导率探头;

1

  氧气传感器

  1、传感器开机状态下,长按“Shift功能键”为校准功能;

  2、外投接口处接插音频口的氧气探头;

1

  呼吸率传感器

  外投接口处接插呼吸带

1

  频率计

  1、外投接口处接插口红黑导线;

  2、可直接测量0.1-2MHz间波形的频率,比如可直接测量交流电频率;

1
